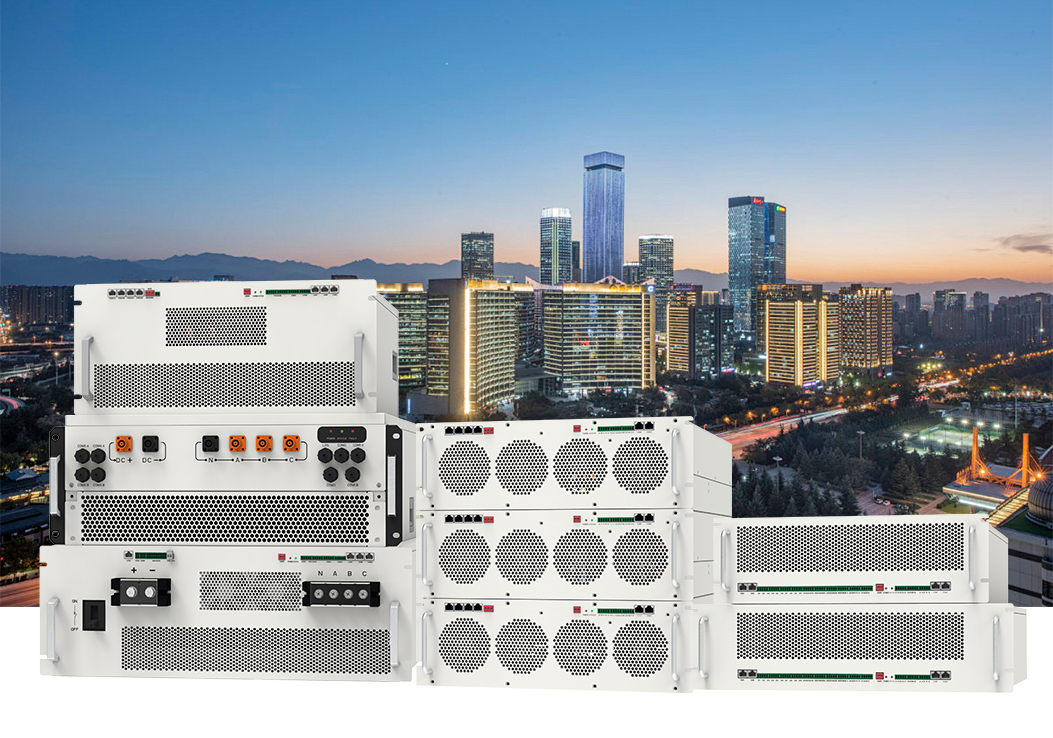

产品介绍：
AC/DC 模块:具备PQVF、VSG、CV、MPPT多种运行模式;三电平拓扑,转换效率高;兼容三相三线/四线输出。
DC/DC模块:兼具光伏充电储能充放电功能;三电平拓扑,转换效率高;双路交错并联控制，降低纹波电流。
ATS/STS模块:具备电压电流幅值频率及相位同步检测与通讯,实现微电网系统并离网无缝切换,保障供电可靠性。
产品特点：
● 多场景适用：光伏储能一体机；光储充微电网；柔性直流互济；多端口能量路由器；动力电池梯次利用；台区电能质量综合治理；
● 灵活便捷：机架式模块化设计,配置灵活,便于维护和扩容;可与STS等模块自由搭配;三相三线/三相四线自适应,三相电压相序自适应;
● 多样化功能：支持多种类型的储能电池(铅酸/锂电/全钒液流电池等)或光伏；具备PQ,VF,VSG,MPPT,直流电压源等多种运行模式 ；具备并离网切换功能，支持多机并联功能；
● 高效智能：高效率版采用单级设计，提高系统效率；使用三电平电路设计，电流谐波小；使用交错控制技术，纹波电流小，延长电池使用寿命；微电网智能管理系统，可自识别模块数量及功能，统一管理。
产品参数：
| 型号 | Monet-50AC | ||
| AC/DC转换模块 | |||
| 额定功率 | 50kW | ||
| 最大功率 | 55kW | ||
| 直流电压工作范围 | 500-1000V | ||
| 直流侧满载电压范围 | 500-950V | ||
| 最大直流电流 | 110A | ||
| 额定交流电压 | 400Vac,3W+N+PE/3W+PE | ||
| 额定频率 | 50/60Hz(士5) | ||
| 额定交流电流 | 72A | ||
| 防护等级 | IP20 | ||
| 过载能力 | 110%正常运行;120%1分钟 | ||
| 总电流谐波失真(THD) | <3%(额定功率) | ||
| 功率因数可调范围 | -1超前-+1滞后 | ||
| 接线方式 | 后接线 | ||
| 适配电池 | 光伏/锂电/铅酸/直流母线/直流负载等 | ||
| 工作模式 | 并网:恒功率/直流源/MPPT/SG；离网:VF/VSG | ||
| 工作温度 | -25-60℃(45℃以上降额) | ||
| 最大转换效率 | 98.5% | ||
| 尺寸(W'D*H) | 440*600*150mm | ||
| 重量 (约) | 32kg | ||
| 型号 | Monet-125AC | Monet-125AC（IP65） | Monet-125AC（HVB） |
| AC/DC转换模块 | |||
| 额定功率 | 125kW | 125kW | 125kW |
| 最大功率 | 137.5kW | 137.5kW | 137.5kW |
| 直流电压工作范围 | 580-1000V | 580-1000V | 580-1000V |
| 直流侧满载电压范围 | 625-950V | 625-950V | 625-950V |
| 最大直流电流 | 200A | 200A | 200A |
| 额定交流电压 | 400Vac，3W+N+PE/W+PE | ||
| 额定频率 | 50/60Hz(±5） | ||
| 额定交流电流 | 180A | 180A | 180A |
| 防护等级 | IP20 | IP65 | IP20 |
| 过载能力 | 110%正常运行；120%1分钟 | ||
| 总电流谐波失真（THD） | ＜3%（额定功率） | ||
| 功率因数可调范围 | -1超前~+1滞后 | ||
| 接线方式 | 前后接线兼容 | 前接线 | 前接线 |
| 适配电池 | 光伏/锂电/铅酸/液流电池/直流母线/直流负载等 | ||
| 工作模式 | 并网：恒功率/直流源/MPPT/VSG，离网：VF/VSG | ||
| 工作温度 | -25℃~60℃（45℃以上降额） | ||
| 最大转换效率 | 98.2% | 98.2% | 98.2% |
| 尺寸（W*D*H） | 520*680*245mm | 600*750*245mm | 650*680*245mm |
| 重量（约） | 55kg | 69kg | 67kg |
| 型号 | Monet-215AC-H6 | Monet-215AC-H8 | Monet-150AC-H4 |
| AC/DC转换模块 | |||
| 额定功率 | 215kW | 215kW | 150kW |
| 最大功率 | 236.5kW | 236.5kW | 165kW |
| 直流电压工作范围 | 1000-1500Vdc | 1150-1500Vdc | 680-1500Vdc |
| 直流侧满载电压范围 | 1150-1500Vdc | 1150-1500Vdc | 728-1200Vdc |
| 最大直流电流 | 206A | 206A | 206A |
| 额定交流电压 | 690Vac，（3W+PE） | 800Vac，（3W+PE） | 400Vac，（3W+N+PE/3W+PE） |
| 额定频率 | 50/60Hz(±5） | ||
| 额定交流电流 | 180A | 155.2A | 216.5A |
| 防护等级 | IP20 | IP66 | IP66 |
| 过载能力 | 110%正常运行；120%1分钟 | ||
| 总电流谐波失真（THD） | ＜3%（额定功率） | ||
| 功率因数可调范围 | -1超前~+1滞后 | ||
| 冷却方式 | 强制风冷 | ||
| 适配电池 | 光伏/锂电/铅酸/直流母线/直流负载等 | ||
| 工作模式 | 并网：恒功率/直流源/MPPT/VSG，离网：VF/VSG | ||
| 工作温度 | -25℃~60℃（45℃以上降额） | ||
| 最大转换效率 | 99% | 99% | 99% |
| 尺寸（W*D*H） | 700-800-260mm | 700*800*260mm | 700*800*260mm |
| 重量（约） | 88kg | 88kg | 88kg |
| 型号 | Monet-50DC | Monet-60DC | ||
| DC/DC转换模块 | ||||
| 额定功率 | 50kW | 60kW | ||
| 最大功率 | 55kW | 60kW | ||
| 高压侧 | 低压侧 | 高压侧 | 低压侧 | |
| 工作电压范围 | 250V-950V | 200V-900V | 250V-950V | 200V-900V |
| 满载电压范围 | 500V-950V | 345V-900V | 540V-950V | 375V-900V |
| 最大直流电流 | 110A | 160A | 110A | 160A |
| MPPT路数 | 1 | 2 | 1 | 2 |
| 接入类型 | 光伏/锂电/铅酸/液流电池/直流母线/直流负载等 | |||
| 充电方式 | 按BMS指令/三段式/MPPT | |||
| 工作模式 | 恒流，恒功率，恒压，MPPT | |||
| 最大效率尺寸（W*D*H） | 483（不含安装挂耳440）*600*150mm | 566（不含安装挂耳520）*600*150mm | ||
| 最大效率 | 98.80% | |||
| 重量（约） | 28kg | 30kg | ||
| 隔离方式 | 非隔离 | |||
| 防护等级 | IP20 | |||
| 工作温度 | -25℃~60℃（＞45℃降额） | |||
| 相对湿度 | 0~95%（不凝露） | |||
| 冷却方式 | 智能风冷 | |||
| 噪音 | ＜70dB | |||
| 海拔高度 | 3000m（＞3000m降额） | |||
| 通讯端口 | RS485(选配）/CAN | |||
| 型号 | Monet-150STS | Monet-300STS | Monet-600STS | |||
| STS 切换模块 | ||||||
| 额定交流功率 | 150kW | 300kW | 600kW | |||
| 最大交流功率 | 165kVA | 330kVA | 660kVA | |||
| 额定交流电压 | 400Vac,3W+PE | |||||
| 额定频率 | 50/60Hz | |||||
| 额定交流电流 | 216A | 433A | 866A | |||
| 切换时间 | <10ms | |||||
| 同步控制及保护接口 | CAN/I/O接口/CT输入 | |||||
| 尺寸(W*D*H) | 483(不含安装挂耳440)*600*150mm | 483(不含安装挂耳440)*600*150mm | 566(不含安装挂耳520)*600*150mm | |||
| 566(不含安装挂耳520)*600*150mm | ||||||
| 工作温度 | -25~45℃ | |||||
| 重量 | 22kg | 27kg/28kg | 34kg | |||
